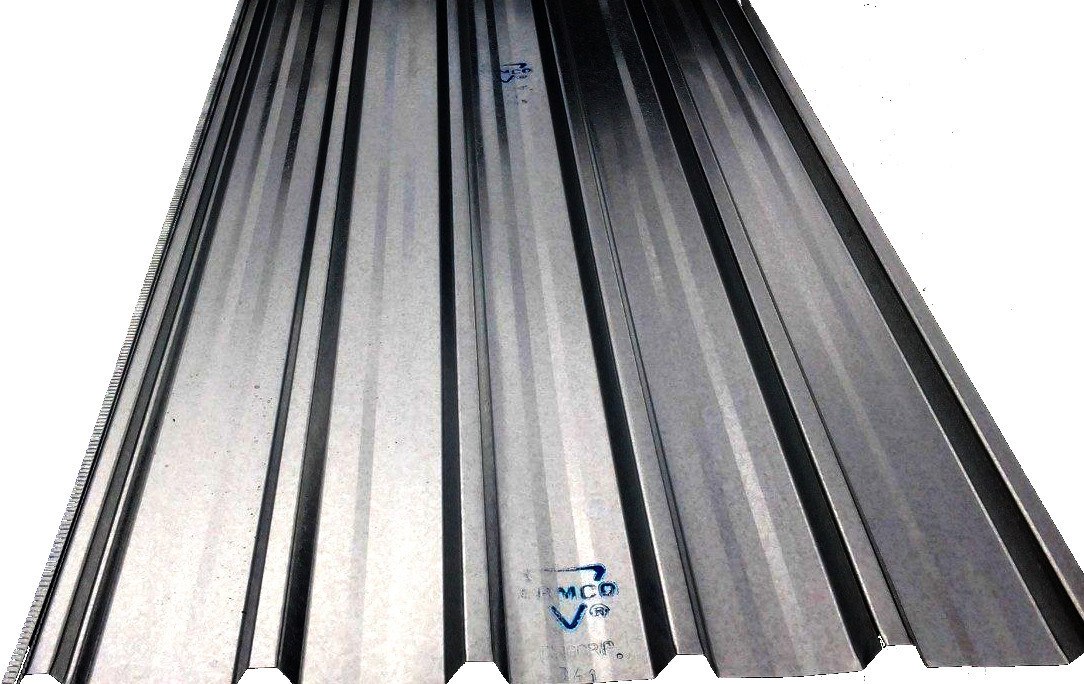

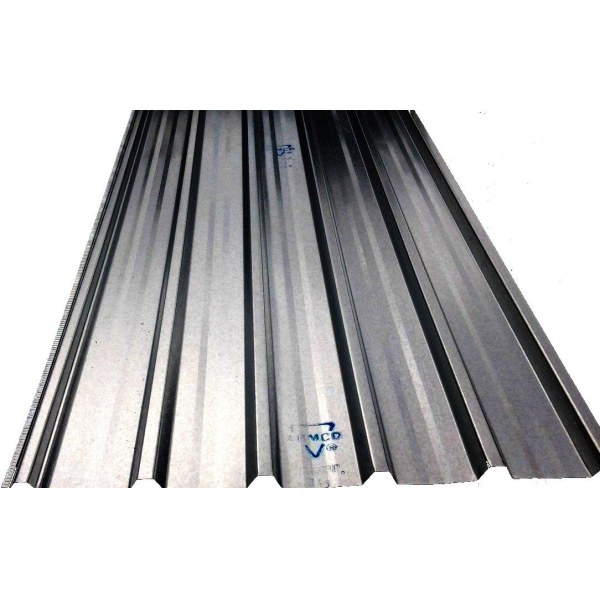

Chapas Trapezoidales Econopanel ARMCO

Las chapas Econopanel de ARMCO son chapas de acero estructural conformadas con un perfil trapezoidal especialmente diseñado para lograr una excelente combinación de resistencia, rigidez, rapidez de instalación, aprovechamiento del material y buen comportamiento frente al agua y al viento.

Están pensadas para utilizarse principalmente en techos, cubiertas y cerramientos metálicos de viviendas, galpones, depósitos, talleres, comercios, establecimientos agropecuarios, industrias, tinglados, cocheras, cobertizos, quinchos y una amplia variedad de construcciones.

Su principal diferencia respecto de una chapa acanalada convencional se encuentra en la geometría del perfil. La forma trapezoidal aumenta la rigidez de la chapa y permite, cuando la estructura y las cargas del proyecto lo permiten, trabajar con una mayor separación entre apoyos o correas.

Esto puede reducir la cantidad de elementos necesarios para construir la estructura secundaria del techo, con el consiguiente ahorro potencial en materiales y mano de obra.

Diseño Trapezoidal

Su conformación física permite una mayor resistencia, lo que se traduce en un menor número de soportes para su instalación. La menor cantidad de soportes puede significar un importante ahorro en materiales adicionales a las chapas, así como también de mano de obra.

El perfil de la Econopanel posee aproximadamente 31 mm de altura, característica que le proporciona una elevada rigidez en relación con su peso.

A diferencia de una chapa puramente decorativa, Econopanel está concebida como un producto de calidad estructural, de modo que su espesor, la distancia entre correas, la longitud utilizada y las cargas que deberá soportar son factores que deben considerarse al seleccionar la variante adecuada.

Es por tal razón que estas chapas se denominan Econopanel: la economía no surge de utilizar un acero de inferior calidad, sino de la eficiencia estructural proporcionada por su geometría.

Nada tiene que ver el nombre Econopanel con una reducción en la calidad del producto. Se fabrica utilizando materiales equivalentes a los empleados en otras líneas de chapas ARMCO y su ventaja económica está fundamentalmente relacionada con la eficiencia del perfil y la posibilidad de optimizar la estructura de soporte.

Diseño contra el ingreso de agua

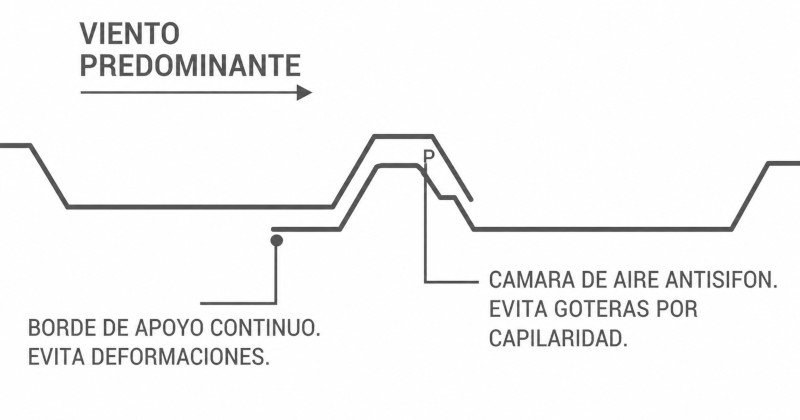

Uno de los detalles más importantes del perfil Econopanel se encuentra en su sistema de solape lateral.

La última cresta del perfil está diseñada para generar una cámara de aire antisifón entre las dos chapas superpuestas. Este detalle ayuda a disminuir el riesgo de ingreso de agua por capilaridad incluso cuando se producen lluvias intensas acompañadas de viento.

La geometría también incorpora un borde de apoyo continuo. Su función es mejorar el asiento de una chapa sobre la siguiente y reducir deformaciones o separaciones visibles en el punto donde ambas piezas se solapan.

En sistemas que no cuentan con este tipo de apoyo, puede ocurrir que el borde de una chapa quede parcialmente levantado respecto de la siguiente, generando una separación perceptible entre perfiles. El apoyo continuo de Econopanel ayuda a mantener una unión más uniforme.

La cámara de aire antisifón y el borde de apoyo continuo son dos detalles específicos del diseño Econopanel orientados a mejorar el comportamiento del solape lateral.

Excelente evacuación del agua

Los canales formados por el perfil trapezoidal favorecen el desplazamiento del agua hacia el alero o sistema de desagüe.

Esto resulta especialmente importante en cubiertas de gran superficie, como galpones, depósitos, talleres o construcciones agropecuarias, donde durante una lluvia intensa puede concentrarse un volumen considerable de agua sobre el techo.

Para obtener el comportamiento esperado es fundamental respetar la pendiente de instalación, los solapes, el sentido de montaje y las recomendaciones técnicas correspondientes.

Pendiente recomendada

Como referencia técnica de ARMCO para Econopanel:

• Con chapas colocadas sin solape frontal, se recomienda una pendiente mínima aproximada del 8 %.
• Cuando resulta necesario realizar un solape frontal o longitudinal entre dos chapas, la pendiente mínima recomendada aumenta aproximadamente al 15 %.
• En ese caso, el solape frontal debe ser superior a aproximadamente 25 cm.

Siempre que sea técnica y logísticamente posible, utilizar una chapa de una sola pieza desde el alero hasta la cumbrera permite eliminar el solape longitudinal y reducir uno de los puntos potencialmente más sensibles de una cubierta.

Mayor separación entre apoyos

Una de las principales características de Econopanel es su capacidad para alcanzar mayores distancias entre correas que perfiles de menor rigidez.

Como referencia, ARMCO publica valores orientativos de separación máxima entre apoyos en función del espesor de la chapa y de la sobrecarga considerada:

ARMCO utiliza como referencia una sobrecarga mínima sugerida por acción del viento de 60 kg/m².

Una mayor distancia admisible entre correas puede significar menos perfiles estructurales, menos puntos de fijación y menos trabajo de montaje. El ahorro real depende siempre del diseño concreto de la estructura.

Estos valores son orientativos. La separación definitiva entre apoyos debe definirse considerando la ubicación de la obra, altura de la construcción, exposición al viento, dimensiones del techo, cargas permanentes y accidentales, tipo de estructura y demás condiciones del proyecto.

Cuando corresponda, el dimensionamiento debe ser realizado o verificado por un profesional competente.

Ancho de la chapa

La Econopanel principal posee aproximadamente:

• Ancho total: 1.020 mm.
• Ancho útil: 950 mm.

El ancho útil es menor que el ancho total porque una parte de cada chapa se utiliza para realizar el solape lateral con la chapa contigua.

Para calcular la cantidad de chapas necesarias para una cubierta se debe utilizar el ancho útil y no solamente el ancho físico total de cada pieza.

ARMCO también contempla una variante de aproximadamente 825 mm de ancho total y 760 mm de ancho útil, cuya disponibilidad puede depender de fabricación o pedido especial.

Espesores disponibles

Econopanel se fabrica en diferentes espesores para adaptarse a distintos tipos de obra y exigencias estructurales.

Entre las opciones contempladas por ARMCO se encuentran:

La disponibilidad comercial puede variar según terminación, color, largo y momento de compra.

¿Qué cambia al aumentar el espesor?

Una chapa de mayor espesor posee mayor cantidad de acero por metro cuadrado y, en general:

• Mayor rigidez.
• Mayor resistencia mecánica.
• Mayor capacidad para trabajar con separaciones importantes entre apoyos.
• Mayor peso propio.
• Mayor resistencia frente a determinadas solicitaciones de viento o carga.

Por esta razón, elegir únicamente en función del precio puede no ser adecuado.

La chapa debe seleccionarse teniendo en cuenta el tipo de estructura, distancia entre correas, longitud del paño, condiciones de viento y uso previsto de la construcción.

Peso y propiedades estructurales

Como referencia, el peso propio y las propiedades geométricas del perfil aumentan progresivamente con el espesor:

Estos datos permiten observar por qué dos chapas Econopanel de distinto espesor, aunque tengan exactamente la misma geometría exterior, pueden ofrecer capacidades estructurales considerablemente diferentes.

Terminaciones disponibles

Dependiendo del espesor y de la variante comercial, Econopanel puede encontrarse en diferentes terminaciones de acero protegido.

Zincgrip

Es la alternativa galvanizada. El revestimiento de zinc protege al acero frente a la corrosión y proporciona la terminación metálica característica de las chapas galvanizadas.

Es una solución ampliamente utilizada para cubiertas y cerramientos en construcciones residenciales, comerciales, industriales y agropecuarias.

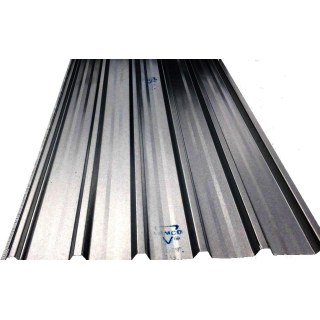

Aluzincgrip

Utiliza una terminación metálica aluminizada especialmente destinada a proporcionar protección al acero y una apariencia metálica diferenciada.

Es una alternativa frecuente cuando se busca una cubierta metálica sin pintura de terminación.

Chapa Prepintada Colorgrip

Econopanel también está disponible, para determinados espesores, con acabado Colorgrip prepintado de fábrica.

Esta solución combina la protección del acero con una terminación estética aplicada industrialmente, evitando que sea necesario pintar la chapa después de colocada.

Los colores habitualmente ofrecidos incluyen:

• Blanco.
• Verde inglés.
• Azul.
• Gris.
• Terracota.
• Negro.

La disponibilidad de colores puede variar según espesor, lote y stock.

En la configuración comercial tradicional, las opciones prepintadas se encuentran principalmente asociadas a los calibres C24 y C26, equivalentes aproximadamente a los espesores utilizados en las variantes Colorgrip de la línea.

La terminación Colorgrip permite resolver simultáneamente la protección y la apariencia exterior de la cubierta, logrando una terminación uniforme desde el momento de la instalación.

Largos disponibles

ARMCO trabaja con una amplia variedad de longitudes estándar de Econopanel.

Entre las medidas habituales se encuentran aproximadamente:

• 1,83 m.
• 2,13 m.
• 2,44 m.
• 2,74 m.
• 3,05 m.
• 3,35 m.
• 3,66 m.
• 3,96 m.
• 4,27 m.
• 4,57 m.
• 4,88 m.
• 5,18 m.
• 5,49 m.
• 5,80 m.
• 6,10 m.

También pueden existir longitudes fabricadas a pedido, dependiendo de las posibilidades de producción, transporte y disponibilidad.

Elegir el largo correcto puede reducir significativamente la cantidad de cortes y desperdicio.

En una cubierta inclinada, si puede utilizarse una única chapa desde la parte superior hasta el alero, también se evita la necesidad de realizar un solape longitudinal.

Aplicaciones

Las chapas Econopanel pueden utilizarse en una gran variedad de proyectos:

• Techos residenciales.
• Galpones.
• Depósitos.
• Talleres.
• Tinglados.
• Establecimientos agropecuarios.
• Industrias.
• Comercios.
• Cocheras.
• Cobertizos.
• Quinchos.
• Ampliaciones.
• Cerramientos laterales.
• Revestimientos metálicos.
• Cubiertas de grandes superficies.
• Construcciones livianas de estructura metálica o de madera.

Su combinación de bajo peso, resistencia y rapidez de instalación las hace especialmente prácticas tanto para obras nuevas como para ampliaciones o sustitución de cubiertas existentes.

Ventajas de Econopanel

Entre sus características más importantes se encuentran:

• Perfil trapezoidal de elevada rigidez.
• Aproximadamente 31 mm de altura de perfil.
• Mayor capacidad estructural que perfiles menos rígidos de espesor comparable.
• Posibilidad de aumentar la separación entre correas de acuerdo con la carga y el espesor seleccionado.
• Potencial reducción de materiales en la estructura secundaria.
• Menor cantidad potencial de puntos de fijación.
• Instalación rápida.
• Bajo peso en comparación con soluciones de cubierta maciza.
• Excelente aprovechamiento para superficies de gran tamaño.
• Canales amplios para evacuación del agua.
• Cámara de aire antisifón en el solape lateral.
• Borde de apoyo continuo.
• Ancho útil optimizado.
• Diferentes espesores según las necesidades de cada proyecto.
• Versiones galvanizadas, aluminizadas y prepintadas.
• Amplia variedad de largos.
• Posibilidad de combinarse con accesorios específicos para techo.
• Utilización tanto en cubiertas como en cerramientos laterales.

Accesorios para una solución completa

Una cubierta correctamente ejecutada no depende únicamente de las chapas.

Econopanel puede complementarse con piezas y accesorios destinados a resolver las diferentes uniones, cambios de pendiente, encuentros con paredes y sistemas de evacuación de agua.

Entre ellos pueden encontrarse:

• Caballetes y cumbreras.
• Limahoyas.
• Limatesas.
• Babetas frontales.
• Babetas laterales.
• Canal cajón.
• Canal cornisa.
• Canal central.
• Bajadas pluviales.
• Piezas especiales realizadas a medida.

Según el sistema utilizado, estos accesorios pueden fabricarse con terminaciones compatibles con las chapas galvanizadas, aluminizadas o prepintadas.

Instalación

Para obtener el máximo rendimiento del producto es importante realizar una instalación adecuada.

Debe prestarse especial atención a:

• Distancia correcta entre correas.
• Pendiente de la cubierta.
• Sentido de colocación.
• Dirección predominante del viento.
• Solape lateral.
• Solape longitudinal cuando corresponda.
• Tipo y cantidad de fijaciones.
• Correcta ubicación de tornillos.
• Sellado de encuentros especiales.
• Cumbreras, babetas y desagües.
• Manipulación de las chapas durante el montaje.

La instalación incorrecta puede reducir considerablemente el desempeño de cualquier cubierta, independientemente de la calidad del material utilizado.

Fijaciones

Las fijaciones deben seleccionarse en función del tipo de estructura sobre la cual se coloca la chapa.

No es lo mismo fijar una cubierta sobre:

• Correas metálicas.
• Perfiles estructurales.
• Tubos.
• Madera.
• Otros sistemas secundarios.

Los tornillos deben ser compatibles con el soporte y contar con elementos de sellado adecuados para cubiertas.

La cantidad y distribución de fijaciones también dependen de las cargas que actúan sobre el techo. Las zonas próximas a bordes, esquinas y aleros pueden recibir mayores esfuerzos de succión producidos por el viento.

Por este motivo, en obras sometidas a condiciones exigentes debe utilizarse un esquema de fijación correctamente dimensionado.

Manipulación y almacenamiento

Para conservar correctamente las chapas antes de instalarlas se recomienda:

• Mantenerlas en una superficie firme y nivelada.
• Evitar el contacto prolongado con tierra o superficies permanentemente húmedas.
• Proteger los paquetes almacenados de la acumulación de agua.
• Manipular las piezas evitando golpes y arrastres.
• Evitar rayar las superficies prepintadas.
• Retirar correctamente residuos metálicos generados durante cortes o perforaciones.

Las pequeñas partículas de acero producidas por herramientas de corte o perforación pueden oxidarse sobre la superficie y generar manchas si no se eliminan después de la instalación.

Cómo calcular la cantidad necesaria

Para realizar un cálculo preliminar debe conocerse:

1. El ancho total de la superficie a cubrir.
2. El largo de la pendiente del techo.
3. El ancho útil de Econopanel.
4. El largo seleccionado para cada chapa.
5. La existencia o no de solapes longitudinales.
6. Los aleros previstos.
7. La geometría completa de la cubierta.

Para una Econopanel de aproximadamente 950 mm de ancho útil, cada chapa cubre aproximadamente 0,95 metros de ancho de techo.

Como cálculo preliminar:

Cantidad de chapas ≈ ancho de la cubierta / 0,95

El resultado debe redondearse hacia arriba.

Este cálculo es solamente una aproximación para cubiertas simples. Techos a dos aguas, cuatro aguas, con limahoyas, sectores irregulares o múltiples pendientes requieren considerar individualmente cada paño.

Cómo elegir la Econopanel adecuada

Antes de comprar es recomendable definir:

1. Tipo de terminación

Elegir entre galvanizada, aluminizada o prepintada según estética, ambiente y presupuesto.

2. Espesor

Debe seleccionarse según las exigencias estructurales y la separación entre correas.

3. Largo

Siempre que sea posible, conviene adaptar el largo a la pendiente completa de la cubierta para minimizar cortes y solapes.

4. Color

En las variantes Colorgrip debe verificarse la disponibilidad del color deseado.

5. Cantidad

Debe calcularse utilizando el ancho útil.

6. Accesorios

Es importante prever desde el comienzo cumbreras, babetas, limahoyas, canalones, bajadas y demás piezas necesarias.

¿Por qué elegir Econopanel?

Econopanel no busca simplemente reemplazar una chapa acanalada mediante un diseño diferente.

La geometría trapezoidal está orientada a conseguir mayor eficiencia estructural, permitiendo aprovechar mejor el acero de la chapa.

Esto puede traducirse en una cubierta:

• Más rígida.
• Con mayor separación posible entre apoyos.
• Con menos componentes estructurales secundarios.
• Más rápida de montar.
• Con un solape lateral especialmente diseñado.
• Con buena capacidad de evacuación de agua.
• Disponible en múltiples espesores y terminaciones.

La principal ventaja de Econopanel es que su economía proviene del diseño: una chapa más eficiente puede permitir optimizar no solamente el cerramiento, sino también parte de la estructura necesaria para sostenerlo.

Importante antes de comprar

Las dimensiones, colores, espesores, largos y terminaciones disponibles pueden variar según stock y producción.

Las tablas de carga y separación entre apoyos son referencias técnicas y no sustituyen un cálculo estructural.

En proyectos donde existan grandes luces, alturas importantes, exposición elevada al viento, cubiertas de grandes dimensiones o condiciones particulares de uso, se recomienda verificar el diseño con un profesional competente.

Asimismo, antes de efectuar la compra conviene confirmar:

• Espesor requerido.
• Terminación.
• Color.
• Largo.
• Cantidad.
• Distancia entre apoyos.
• Tipo de fijación.
• Accesorios necesarios.
• Condiciones de transporte y manipulación.

De esta manera es posible aprovechar correctamente las ventajas del sistema Econopanel y obtener una cubierta resistente, funcional y duradera.
