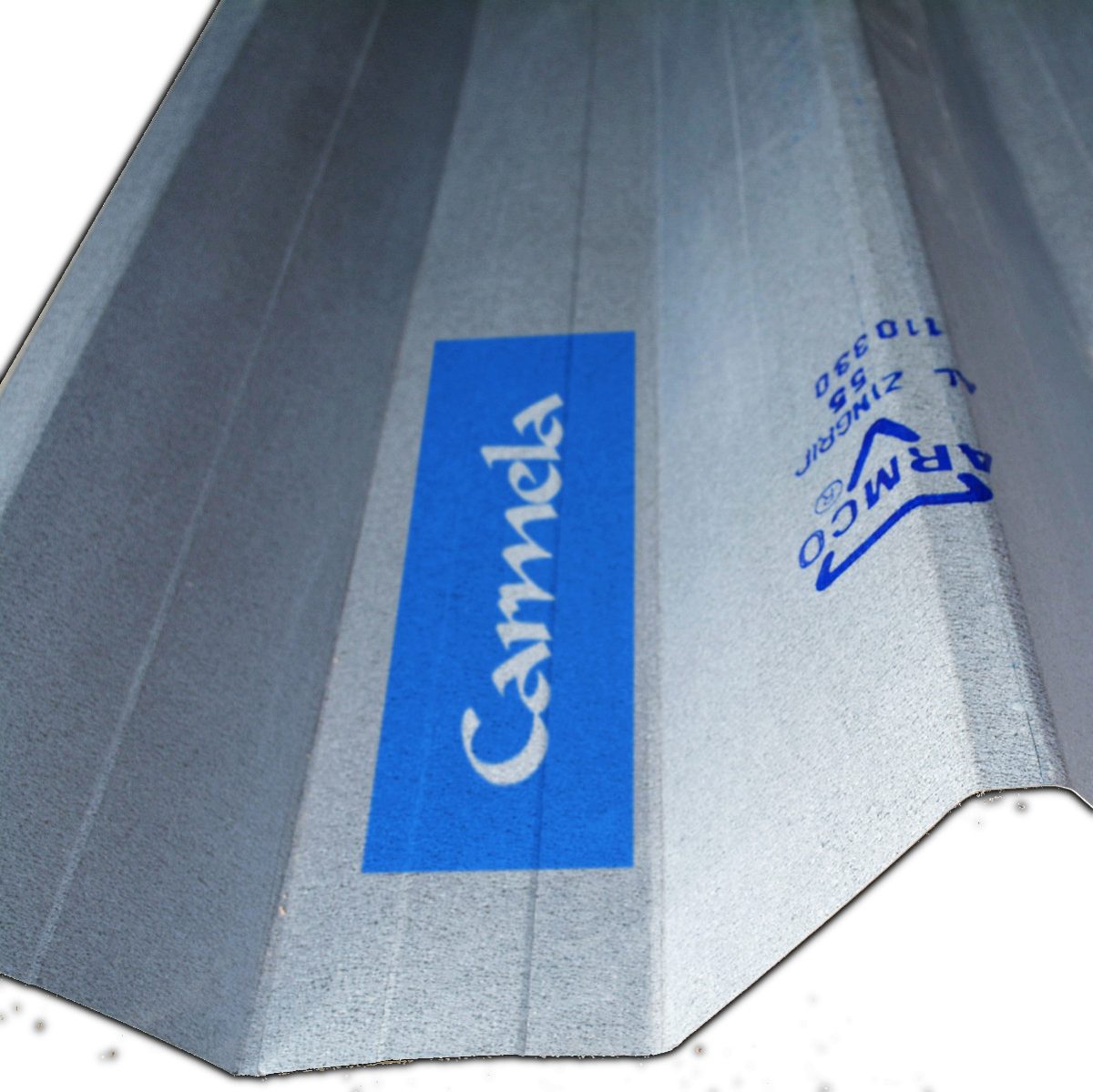

Sistema de cubierta autoportante de acero revestido Aluzincgrip, diseñado para cubrir distancias intermedias sin necesidad de apoyos. Reduce la mano de obra y el uso de clavaderas.

Especificaciones

Ancho útil

700 mm (± 5 mm)

Ancho total

760 mm (± 5 mm)

Altura del perfil

116 mm

Espesores

0,55 y 0,71 mm

Largos estándar

4, 5, 6 y 7 m en 0,55 mm; 8 m en 0,71 mm

Peso por metro

4,18 kg (0,55 mm) y 5,55 kg (0,71 mm)

Pendiente mínima

4 % sin solape frontal; 15 % con solape frontal

Solape frontal

25 cm

Acero

calidad estructural, según normas ASTM e IRAM-IAS

Sobrecarga admisible

Con dos apoyos, en 0,55 mm admite 265 kg/m2 a 3 m de luz, 149 kg/m2 a 4 m y 93 kg/m2 a 5 m; a 6 y 6,50 m, el máximo de la tabla, requiere tirante de rigidez al centro de la luz. En 0,71 mm admite 123 kg/m2 a 5 m; de 7 a 8 m, el máximo de la tabla, requiere tirante de rigidez al centro de la luz. Son valores indicativos: la sobrecarga admisible de cada proyecto la determina el profesional actuante.

Apoyos

Se fija sobre perfil ARMCO, perfil laminado, viga reticulada, tirante de madera o carrera de hormigón, con fijadores cada 350 mm. Para terminar la cubierta hay cumbreras, cierres, babetas, limahoyas y canales de 3 m de largo (los matrizados, de 2,44 m).
