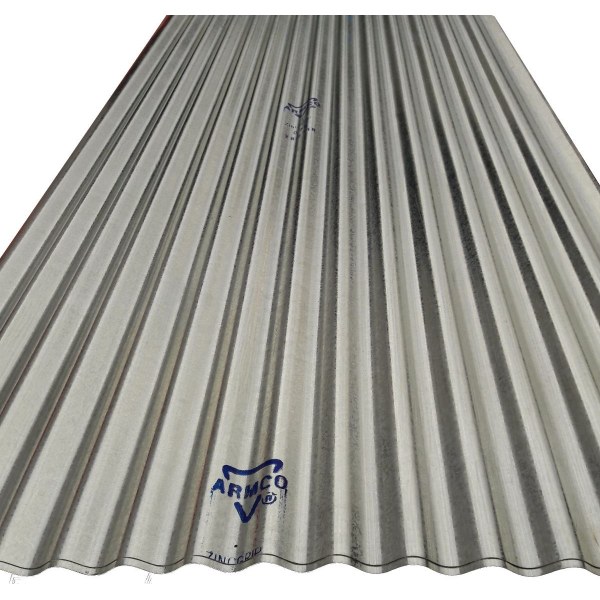

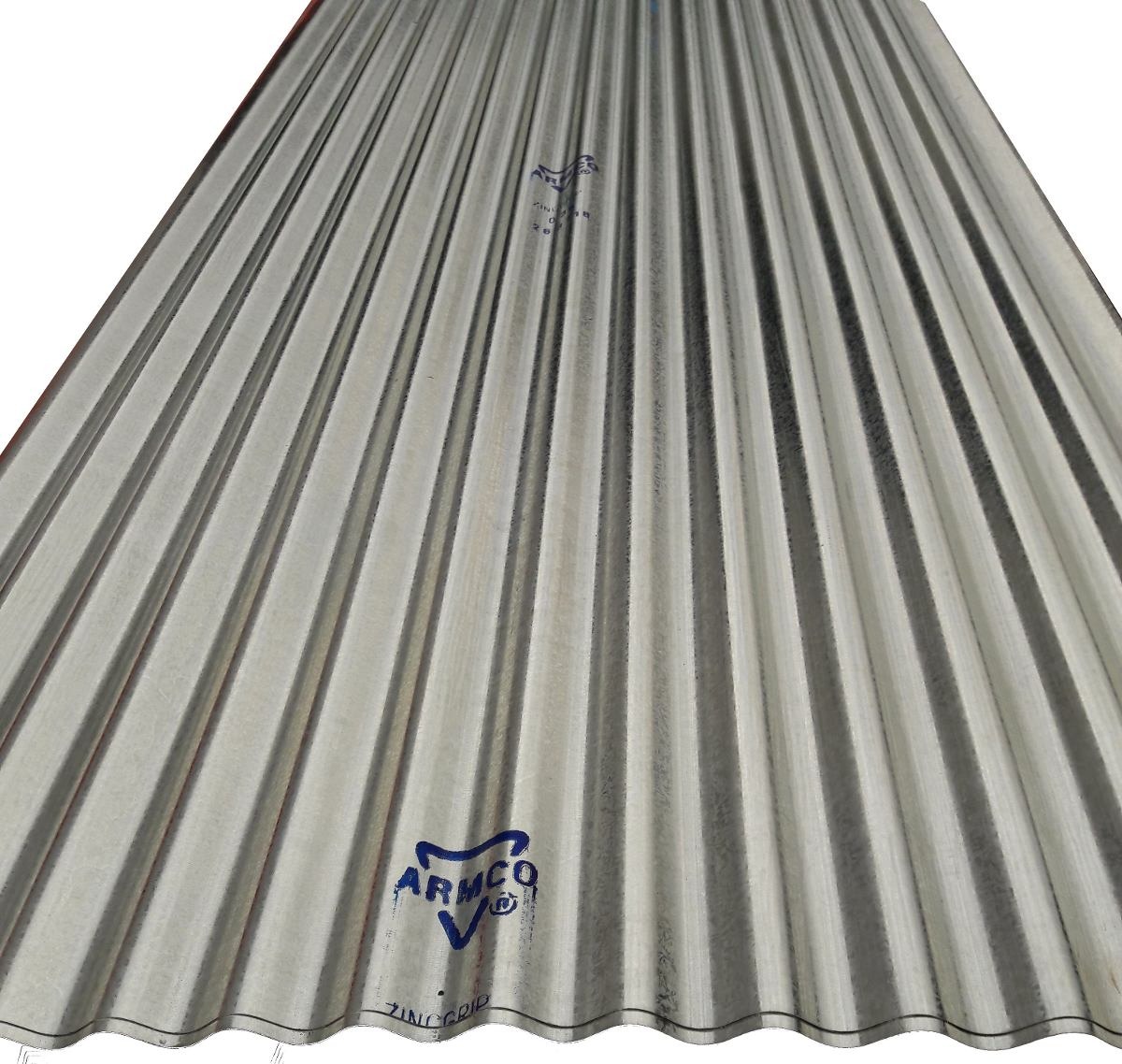

Es la Chapanel de ARMCO, la clásica chapa ondulada, que se usa tanto en cubiertas como en revestimientos. El acero es de calidad estructural, producido y controlado según las normas ASTM e IRAM-IAS.

Especificaciones

Ancho total

1.080 mm (en 0,36 mm, 890 ± 5 mm)

Ancho útil

985 ± 5 mm (795 ± 5 mm en el ancho de 890)

Altura de la onda

18 mm

Paso de la onda

76 mm

Peso propio

3,48 kg/m² (0,36 mm) a 4,84 kg/m² (0,50 mm)

Distancia máxima entre apoyos

1,00 m (0,36 mm) a 1,20 m (0,50 mm) con 60 kg/m²

Pendiente mínima

15 % sin solape frontal y 20 % con solape frontal

Solape frontal

mayor a 25 cm

Largos estándar

1,83 a 6,10 m (6 a 20 pies)

El ancho útil se calcula con un solape lateral de 1 ½ onda; el solape se puede hacer de 2 ½ ondas para mayor resistencia y menor riesgo de filtración. ARMCO toma 60 kg/m² como sobrecarga mínima sugerida por acción del viento. Otros largos se fabrican a pedido, por lo que pueden demorar unos días.

ARMCO fabrica para esta chapa caballetes (tipo A, B y C), babetas frontal y lateral, canal cajón, canal cornisa, canal central, bajada pluvial, limahoya y limatesa, en 3,00 m de largo, estándar o a medida, galvanizados, aluminizados o prepintados del mismo color que las chapas.
